S單級雙吸臥式中開離心泵

S單級雙吸臥式中開離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒...

銷售熱線：15702155128

S單級雙吸臥式中開離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。

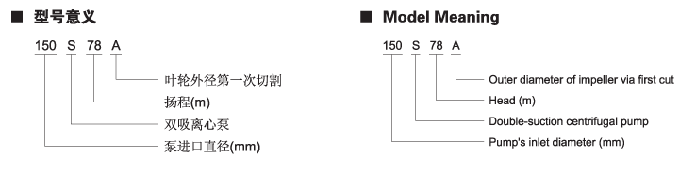

S系列單級雙吸臥式中開離心泵型號說明

本型泵的入口與吐出口均在水泵軸心線下方，與軸線垂直基水平方向，泵殼中開，檢修時無需拆卸進水、排出管將及電動機《或其他原動機j。從聯軸器向泵的方向看去，水泵為順時針方向旋轉。根據需要也可生產逆時針旋轉的泵，但訂貨時應特殊提出。
本型號的主要零件有：泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、雙吸密封環（5）、軸套（6）、軸承（15）等。除軸的材料為優質碳素鋼外，其余均為鑄鐵制成。根據介質不同可換其它材質。
泵體與泵蓋構成葉輪的工作空，在進、出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡可能還有些剩余軸向力則由軸端的軸母承受。
泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑。雙吸密封環用以減少水泵葉輪處泄漏水。水泵通過彈性聯軸器與電動機直接傳動。如果必須采用橡膠帶傳動時，應另設支架。
軸封為填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽流入填料腔．起水封作用。
