產(chǎn)品說明

本品是一種A、B雙組分、無溶劑、快速固化的綠色環(huán)保彈性防水材料，依據(jù)成膜反應(yīng)基團不同而分為高彈噴涂（純）聚脲防水涂料（JNC）和高彈噴涂聚氨酯(脲)(俗稱半聚脲)彈性防水涂料（JNJ），按物理性能分為Ⅰ型和Ⅱ型。A、B組分在專用噴涂設(shè)備的噴槍內(nèi)混合噴出，快速反應(yīng)固化生成彈性體防水膜。

高彈噴涂（純）聚脲防水涂料A組分是由端羥基化合物與異氰酸酯反應(yīng)制得的半預(yù)聚物；B組分是由端氨基樹脂和端氨基擴鏈劑組成的混合物，并不得含有任何羥基成份和催化劑，但允許含有少量顏料及分散的助劑。高彈噴涂聚氨酯(脲)(俗稱半聚脲)彈性防水涂料A組分是由端羥基化合物與異氰酸酯反應(yīng)制得的半預(yù)聚物；B組分是端羥基樹脂或端氨基樹脂與端氨基擴鏈劑組成的混合物，在B組分中可以含有用于提高反應(yīng)活性的催化劑，允許含有少量顏料及分散的助劑。

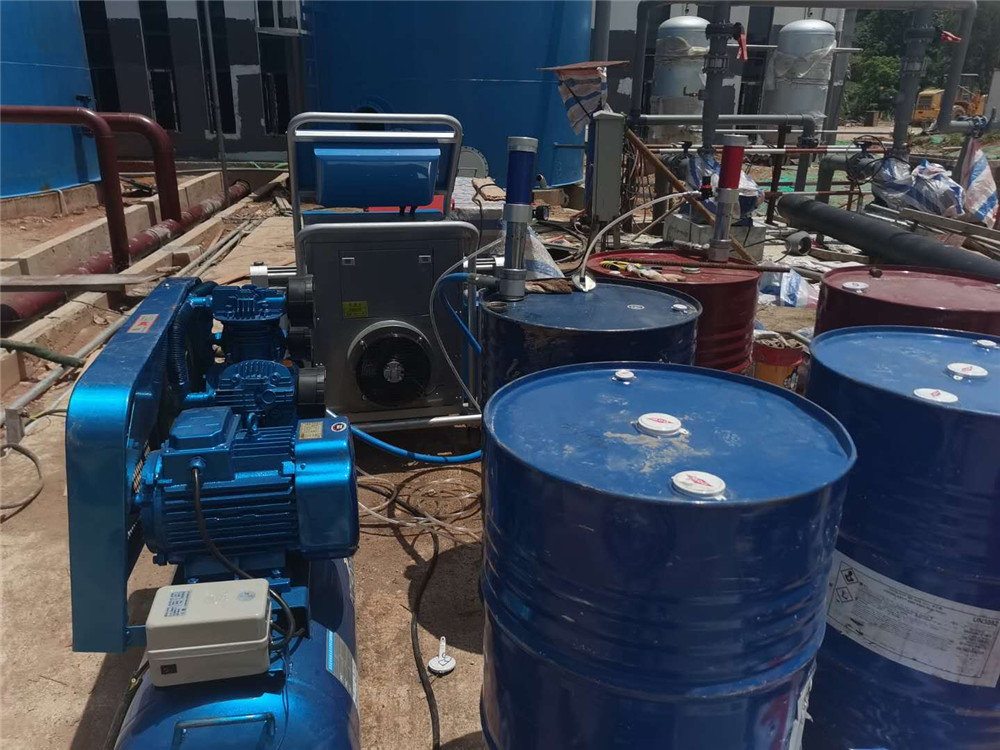

本產(chǎn)品成膜時需要采用特殊專業(yè)施工機械噴涂成型，其優(yōu)異的理化性能指標(biāo)、便捷的施工工藝、防水防腐系統(tǒng)的整體性，以及環(huán)保性是其他任何一種傳統(tǒng)防護材料及技術(shù)無法企及，被廣泛地用于城市地鐵、高速鐵路、隧道橋梁、水利機電、海洋化工、軍民兩用項目之防水、防腐、耐磨“兩防一耐”工程。

產(chǎn)品特點

l、 固化迅速，凝膠，3分鐘可達到強度， 立面連續(xù)噴涂無流掛

2、 100%固含量（voc=0）,完全符合環(huán)保要求

3、 涂層致密、連續(xù)、光滑、無接縫，防水、防腐性優(yōu)越

4、 施工時對溫/濕度不敏感

5、 熱穩(wěn)定性強，可在-50~150℃短時氣溫沖擊

6、 物理性能優(yōu)異，強度好，伸長率高

7、 對各種固體材料（鋼、鋁、銅、PU/EPS泡沫，木材、紙張，玻璃等）均有優(yōu)良的附著力

8、 耐侯性好（指脂肪族），戶外長期使用無粉化、無開裂、無脫落

9、 抗燃阻燃性好，著火蔓延率低，并可自熄

l0、 施工快捷，單臺設(shè)備日施工面積S≥1000

性能指標(biāo)

本品外觀：A料為粘稠液體 ；B料 為微黃色透明液體。機器噴涂時（料溫55℃～65℃ 體積比1：1） 不流動時間為15±2s。

1、基本性能：

序號

項目

指標(biāo)

Ⅰ

Ⅱ

1

拉伸強度（MPa）≥

10

16

2

斷裂伸長率（%）≥

300

450

3

撕裂強度（N/mm）≥

40

50

4

低溫彎折-40℃

無剝離、無開裂

5

不透水2h

金屬網(wǎng)孔徑0.5±0.1mm

0.4MPa不透水

0.4MPa不透水

6

≥粘接強度（MPa）

對水泥砂或砼

2.0或基材破壞

2.5或基材破壞

7

固體含量（%）≥

96

98

8

凝膠（s）（常溫）≤

45

45

9

表干時間（s）（常溫）≤

120

120

10

吸水率（%）≤

5.0

5.0

11

加熱伸縮率（%）伸長≤

1.0

1.0

收縮≥

-1.0

-1.0

2、特殊性能：

序號

項目

指標(biāo)Ⅰ

指標(biāo)Ⅱ

1

耐沖擊性/(㎏.m) ≥

0.6

1.0

2

耐磨性/750g/500r（mg）≤

40

30

3

硬度（Shore A）≥

70

80

應(yīng)用領(lǐng)域

適用于國家重點工程項目建筑物之所有混凝土表面、金屬罐體和管道內(nèi)外表面“兩防一耐”（防水、防腐、耐磨）分項工程，已廣泛應(yīng)用于城市地鐵、高速鐵路、隧道橋梁、水利機電、石油化工、海洋鉆探、軍民兩用等工程領(lǐng)域。

包裝運輸

1、A料和B料均用鍍鋅金屬桶包裝，內(nèi)容物凈重分為200kg/桶和40kg/桶。

2、運輸中嚴(yán)防日曬雨淋，嚴(yán)禁接近火源，防止碰撞，保證包裝完好無損。

3、本品應(yīng)密封儲存于陰涼、通風(fēng)、干燥倉庫中，嚴(yán)禁接觸火源。在20℃環(huán)境溫度下儲存期為6個月。當(dāng)環(huán)境溫度低于15℃，B料有時會出現(xiàn)結(jié)晶現(xiàn)象；如果出現(xiàn)結(jié)晶應(yīng)立即烘烤加溫后按正常（或理想）條件儲存。
